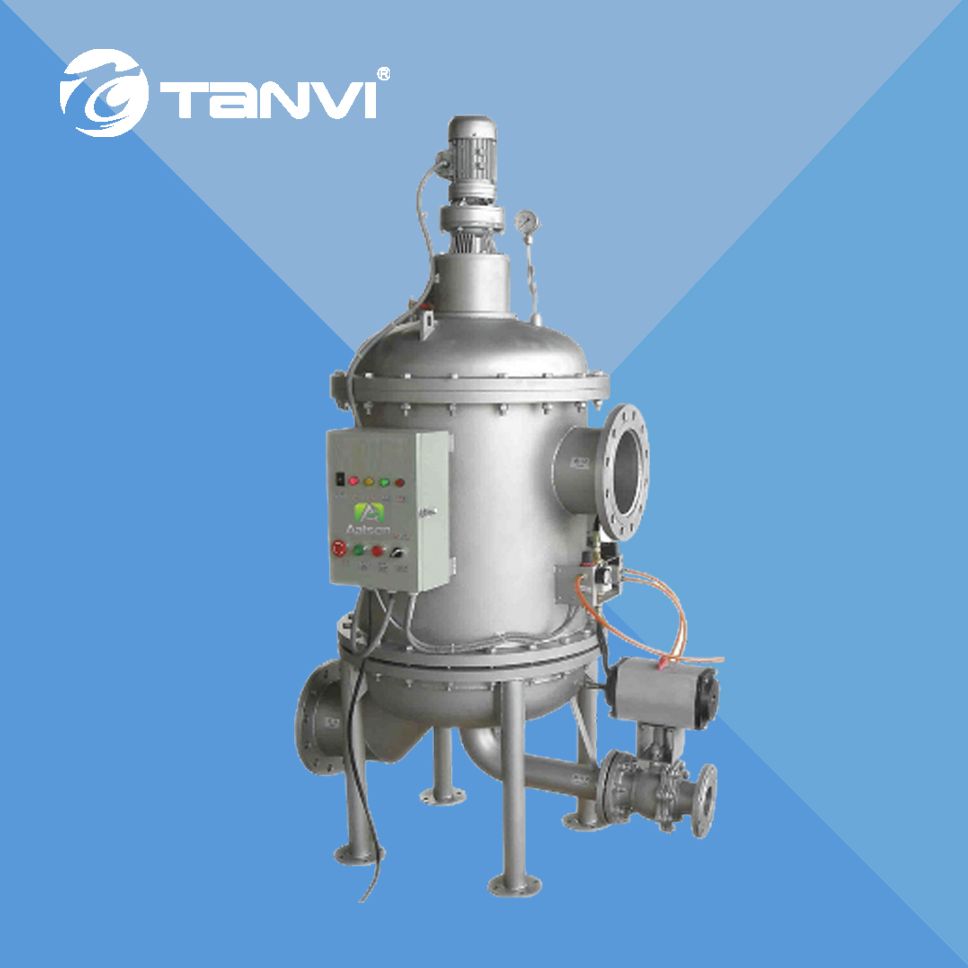

Tanvi不銹鋼反沖式自清洗過濾器用于過濾和攔截低粘度液體中的顆粒雜質。它優秀的結構設計和自動清潔的功能為用戶帶來了穩定可靠的操控性能，同時也大幅度消減了運行維護費用。
反沖式自清洗過濾器采用線隙式或超級編織網式不銹鋼濾芯，內部集成多只楔形濾元，過濾精度從30到3000微米，同時保證了工藝介質中污染顆粒的高濾除率。當過濾器監測到濾芯污堵時就會(huì )啟動在線自動清洗過程，在此清洗過程中并不影響過濾器出口液流的連續性。
有多種不同規格大小的過濾器可供選擇，單臺反沖洗過濾器能夠處理的流量可達8000m3/h。靈活的材質和部件的不同組合以及可單獨調整的控制參數使這種反沖自清洗過濾器能夠應用于各種領域。
一、結構及工作原理：
1、反沖式自清洗過濾器主要組件有：電機、電控箱、控制管路、主管組件、濾網組件、框架組件、傳動軸、進出口連接法蘭等。
2、過濾過程：反沖式自清洗過濾器液體從過濾器進口流入，部分液體直接從濾元下端進入過濾器，另一部分從中間分流管中進入過濾器頂部后，再從濾網上端流入，液體從濾網上下開口同時流入，透過濾網內表面在出口匯集流出。顆粒雜質被攔截在濾網內表面，累積成濾餅，使進出口之間壓差逐漸變大，表明濾餅達到一定厚度，此時濾網通量逐漸減小。
3、反沖洗過程當達到設定壓差或時間，自清洗動作啟動，減速電機驅動反沖洗轉臂對準一支或一組濾網，濾網上端被封住，下端連接到清洗吸嘴，打開反沖洗閥，將濾網與排污管接通，濾網外側與排污口之間的壓差驅使濾出清液反向流動沖洗濾網內表面濾餅，并排入排污管道。一支/組濾元反沖洗完畢后，關閉反沖洗閥，清洗轉臂對準下一支/組濾網進行反沖洗。濾網被逐支/組反沖洗后，整個過程完成。
4、定位功能：減速電機驅動轉軸上安裝有定位盤及清洗轉臂，定位盤上的每個定位孔分布與每根濾網完全對應，清洗轉臂與其中一個定位孔對應，定位孔到達定位傳感器感應通道時，定位傳感器輸出信號使電機停止轉動，清洗轉臂已對準一支濾元，反沖洗閥打開數秒后關閉，清洗完成，電機繼續運轉，下一個定位孔再次將定位傳感器導通，電機停止后清洗下一支濾元。
二、技術參數:
1、過濾精度：30μm-3000μm
2、使用溫度：150°以下（實際情況與密封材質有關）
3、適用液體粘度：1-40cp
4、濾網類型：V型楔形網
5、標準工作壓力：0.1-1MPa
6、電動驅動：電動馬達驅動，三相，380V
7、電動閥：氣動電動閥，氣源要求: 5 SCFM(m 3 /h);
8、流量：精度為100μm時的水流量，僅供參考，流量受到粘度、精度及潔凈度的綜合影響
三、主要特點：
1、自動連續在線過濾，反沖洗時流量不間斷，減少停機與維護成本，濾網過濾縫隙精確，高能反沖洗，高強度結構，使用壽命10年以上
2、脈沖式反沖，對準濾網后再打開排污閥反沖，反沖洗強度高、效果好、耗時短，節約用水
3、濾網兩端同時進水，增大濾芯通量，水流自由涌動能延緩表面堵塞，避免在濾元一端堵死
4、緊湊型設計，單機可實現超大流量過濾，明顯節省安裝空間與施工成本
5、高度集成，無需大量自動閥、連接件、密封件，可靠性高，運行成本低
自動控制系統高可靠性，界面直觀易于操作，可按實際工況控制過濾器高能運行縫隙型高性能精密濾網
四、行業應用：
1、適用行業：水處理、鋼鐵、造紙、采礦、石油化工、熱電廠、農業灌溉
2、適用液體類型：地下水、海水、循環冷卻水、高低壓噴淋水、水針水、熱交換水、密封水、軸承冷卻水、油井回注水、工藝循環水、清洗水等
3、去除大顆粒，凈化水質，保護關鍵設備等
